[Network] TCP와 UDP, HTTP1,2,3, HOLB란?

HTTP, TCP와 UDP, TCP의 연결/해제 방식인 3-way handshaking과 4-way handshaking에 대해서 알아본다.





목차

• HTTP
• TCP
• UDP
• QUIC
• HOLB





HTTP

• Hyper Text Transfer Protocol
• HTTP/1
  • 한 번의 연결(Handshake)에 한 번의 요청만 처리
• HTTP/2
  • 멀티플렉싱을 사용하여 한 번의 연결(Handshake)에 여러 요청을 처리
  • Handshake 과정을 줄임으로써 Latency를 낮춤
• HTTP/3
  • TCP방식을 사용하는 HTTP/1, HTTP/2와 달리 UDP방식을 사용
  • HTTP/2와 마찬가지로 멀티플렉싱을 지원한다.







TCP

• 연결 지향
• 연속적인 데이터 전송의 신뢰성을 보장한다.
• 이러한 과정을 위해 서버와 클라이언트가 연결을 하거나 해제할 때 Handshake 과정을 거친다.



3-way handshake

1. 요청자가 수신자에게 연결 요청을 위해 시퀀스 넘버를 SYN 패킷에 담아서 전송한다.
2. 수신자는 확인했다는 의미로 수신한 시퀀스 넘버+1을 SYN에 담아 보내고 새로 시퀀스 넘버를 생성해 ACK에 담아서 보낸다.
3. 송신자는 연결이 성립되었다고 판단하여 ESTABLISHED상태로 들어가고, 수신자에게 받은 ACK의 시퀀스 넘버에 1을 더한 값을 다시 승인 번호로 사용하여 보내준다.
4. 수신자가 제대로 받았을 경우 연결이 되었음을 판단하고 ESTABLISHED상태로 전환된다.

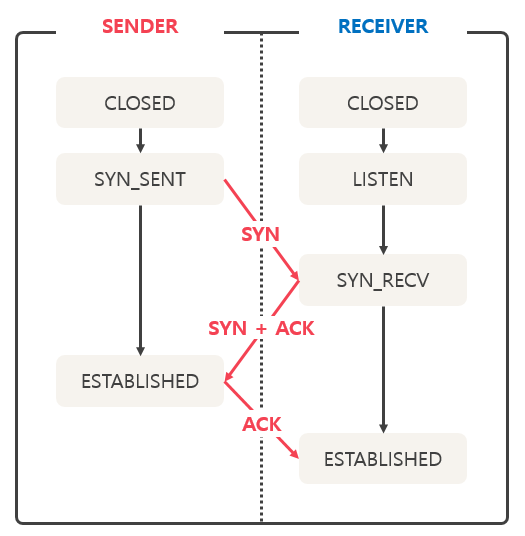

3way-handshaking





4-way handshake

한 쪽에서 일방적으로 연결을 끊어버릴 경우 다른 한 쪽은 연결이 끊어졌는지 알 방법이 없다. 또한 아직 처리하지 못한 데이터가 있을 수 있기 떄문에 양 쪽이 정상적으로 연결을 종료할 준비가 되었는지 확인해야 한다.

3-way-handshake와 달리 순차적으로 주고받는 것이 아니라 상대방이 응답을 줄 때까지 대기하는 과정이 포함된다. 따라서 중간에 잘못된다면 계속 대기하고 있는 Deadlock 상황이 연출될 수 있다.

1. 연결을 종료하고자 하는 요청자가 FIN패킷을 보내며 FIN_WAIT_1상태로 들어선다.
2. 이 때 FIN패킷에 담아 보내는 시퀀스 넘버는 새로 생성하는 것이 아니라 계속 사용하던 시퀀스 넘버에 맞춰 다음 넘버를 전송한다.
3. 수신자는 우선 확인했다는 뜻의 ACK 패킷을 보내고 TIME_WAIT 상태로 변경 후 자신의 통신이 끝날 때까지 기다린다.
4. ACK를 받은 요청자는 FIN_WAIT_2 상태가 된다.
5. 수신자의 통신이 끝났으면 연결이 종료되었다는 뜻의 FIN 패킷을 전송하고 LAST_ACK 상태가 된다.
6. 요청자는 FIN 패킷을 받고나면 ACK 패킷을 전송하고 한동안 TIME_WAIT 상태를 유지한다.
7. 수신자에서 FIN 패킷을 전송하기 전에 전송한 패킷이 Routing 지연이나 패킷 유실로 인한 재전송 등으로 인해 FIN 패킷보다 늦게 도착하는 상황을 위해 FIN을 수신하더라도 일정시간(Default:240초) 동안 세션을 남겨놓고 기다린다.
8. 수신자는 ACK 패킷을 받고 CLOSED상태가 되며 연결을 종료한다.



FIN_WAIT_1, FIN_WAIT_2 상태는 TIME_OUT이 되면 자동으로 CLOSED된다.

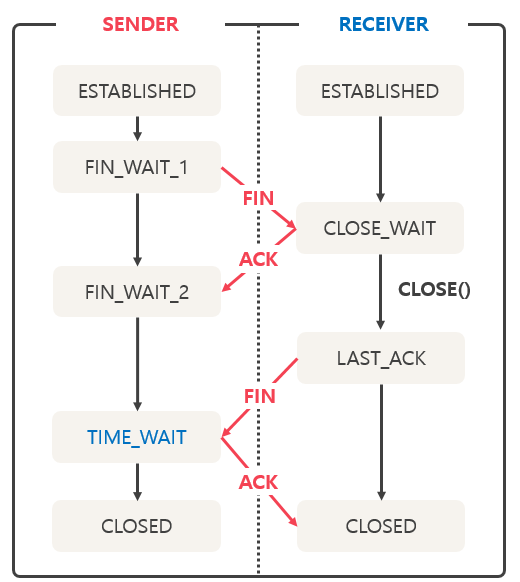

4way-handshaking









UDP

• User Datagram Protocol
• 데이터그램 방식을 사용하며 패킷의 목적지가 정해져있다면 중간 경로는 어딜타든 신경쓰지 않기 때문에 Handshake과정을 하지 않는다.
• 즉, TCP방식에 비해 Latency가 굉장히 적지만 신뢰성을 보장하기 어려움





QUIC

• TCP가 가지고 있는 문제들을 해결하고 Latency의 한계를 뛰어넘고자 구글이 개발한 UDP기반 프로토콜
• TCP 핸드쉐이크 과정을 최적화하는 것에 초점을 맞춰서 설계되었다.
• TCP의 경우 IP주소와 포트, 연결 대상의 IP주소와 포트로 연결을 식별하기 때문에 클라이언트의 IP가 바뀌는 상황이 발생할 경우 연결이 끊어진다. 이런 경우 다시 3-way-handshake 과정을 거치고, Latency가 발생한다. 모바일 환경의 경우 Wifi와 셀룰러 간 전환이 일어날 경우 클라이언트의 IP가 변경되기 때문에 문제가 될 수 있다.즉, Handshake 과정을 생략함으로써 Latency를 줄일 수 있다.
• QUIC은 클라이언트의 IP와는 상관없이 랜덤하게 생성되는 Connection ID를 사용하기 때문에 클라이언트의 IP가 변경되더라도 기존의 연결을 계속 유지할 수 있다.





HOLB

• Head Of Line Blocking
• 어떤 요청에 병목이 생겨서 전체 latency가 증가하는 것
• TCP를 사용하는 통신에서 패킷은 무조건 정확한 순서대로 처리되어야 한다. 수신 측은 송신 측과 주고받은 시퀀스 번호를 참고하여 패킷을 재조립 해야하기 때문.
• 따라서 중간에 패킷이 손실될 경우 완전한 데이터로 재조립하기 어렵기 때문에 송신 측은 해당 패킷이 제대로 전달되지 않았을 경우 재전송 해야 한다.
• 패킷이 처리되는 순서도 정해져있기 때문에 이전에 받은 패킷을 파싱하기 전까지 다음 패킷을 처리할 수도 없다. 패킷이 중간에 유실되거나 수신 측의 파싱 속도가 느릴 때 통신에 병목이 발생하게 되는 현상을 HOLB라고 부른다.
• TCP 자체의 문제이기 때문에 HTTP/1 과 HTTP/2 모두 해당 문제를 가지고 있다. HTTP/3는 UDP를 기반으로 만들어진 프로토콜 QUIC 위에서 동작하며 다른 방법으로 신뢰성을 확보한다.
